L’essentiel à retenir : la fiabilité d’un réseau gravitaire repose sur une pente rigoureuse de 1 à 3 cm par mètre et l’usage de diamètres normés, comme le 100 mm pour les WC. Ce respect du DTU 60.11 garantit l’auto-curage permanent, évitant ainsi les obstructions et les remontées d’odeurs. Point clé : une ventilation primaire en toiture est indispensable pour protéger la garde d’eau de 50 mm des siphons.
Votre installation subit-elle des refoulements ou des odeurs persistantes ? Un schéma évacuation eaux usées maison plain pied conforme au DTU 60.11 garantit la séparation rigoureuse entre eaux grises et eaux-vannes via un collecteur en PVC de 100 mm. Maîtrisez les pentes de 1 à 3 % et les diamètres réglementaires pour assurer un auto-curage parfait et une sérénité durable.
- Concevoir un réseau d’évacuation gravitaire : les règles de pente pour un écoulement fluide
- Dimensionnement des canalisations en PVC : les diamètres réglementaires par équipement
- Ventilation primaire et clapet équilibreur : la solution contre les odeurs et bruits
- Installation et maintenance du collecteur : les astuces de pose pour éviter les bouchons
Concevoir un réseau d’évacuation gravitaire : les règles de pente pour un écoulement fluide
Après avoir installé des dizaines de systèmes, je peux vous dire qu’une évacuation ratée condamne la salubrité de votre maison ; tout repose sur la loi physique impitoyable de la gravité.

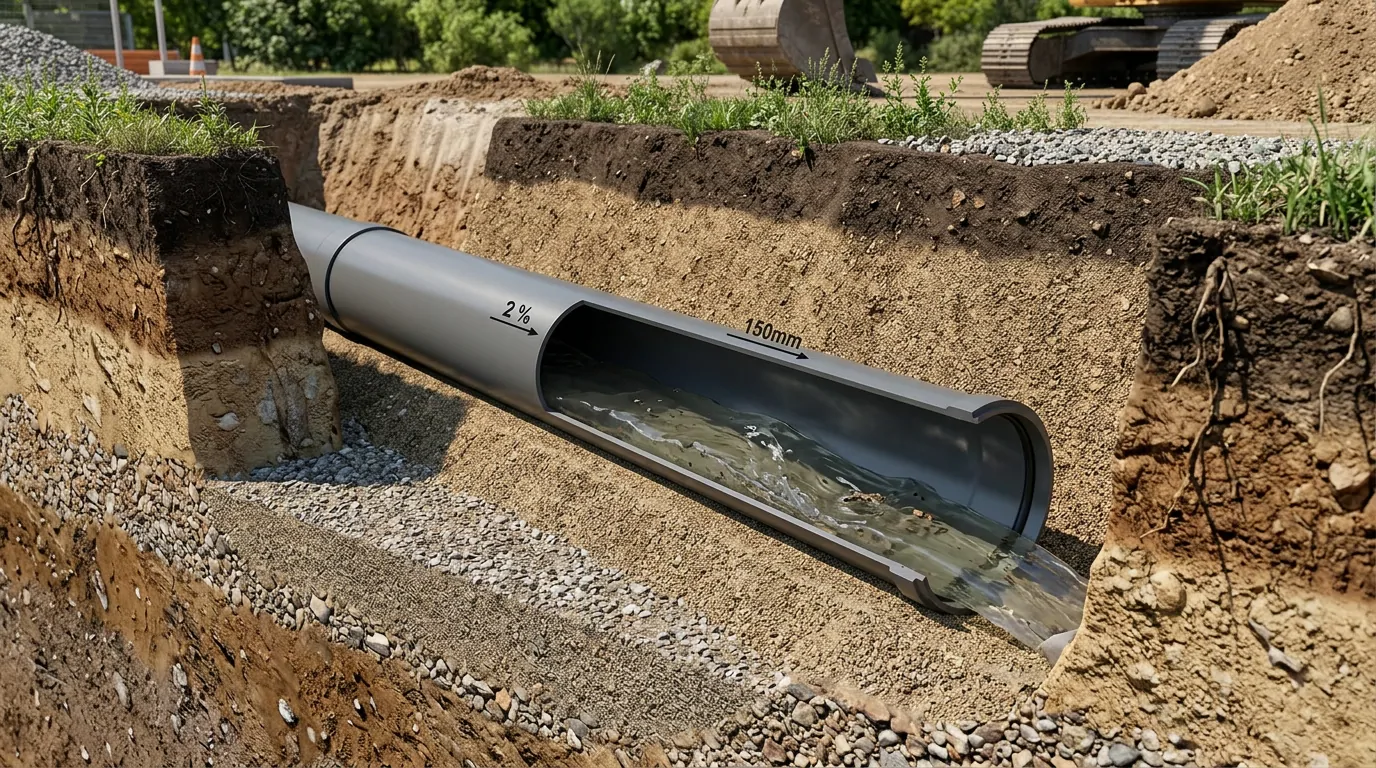

Respecter la pente de 1 à 3 cm : le secret de l’auto-curage
L’écoulement naturel est un équilibre fragile. L’eau doit emporter les matières solides sans stagner ni filer trop vite, permettant ainsi ce qu’on appelle l’auto-curage permanent de vos conduits en PVC.
Le calcul est mathématique. Pour chaque mètre de tuyau, prévoyez un dénivelé constant compris entre 1 et 3 cm selon la configuration.
Je me souviens d’un chantier où les bouchons étaient systématiques à cause d’une pente inversée. J’ai dû tout casser pour corriger l’erreur du précédent maçon et retrouver un flux normal.
Soyez d’une précision chirurgicale. Sortez votre niveau laser, car, selon le guide de mise en œuvre, la rigueur sauve vos canalisations.
Séparer les eaux-vannes des eaux ménagères : une organisation indispensable
Côté technique, les eaux-vannes proviennent strictement des WC. Les eaux grises arrivent des éviers ou douches ; ne mélangez surtout pas ces flux trop tôt dans votre réseau.
Cette collecte séparée est une règle d’or. Elle facilite l’entretien futur et limite radicalement les remontées d’odeurs fécales désagréables dans votre cuisine ou votre salle de bain.

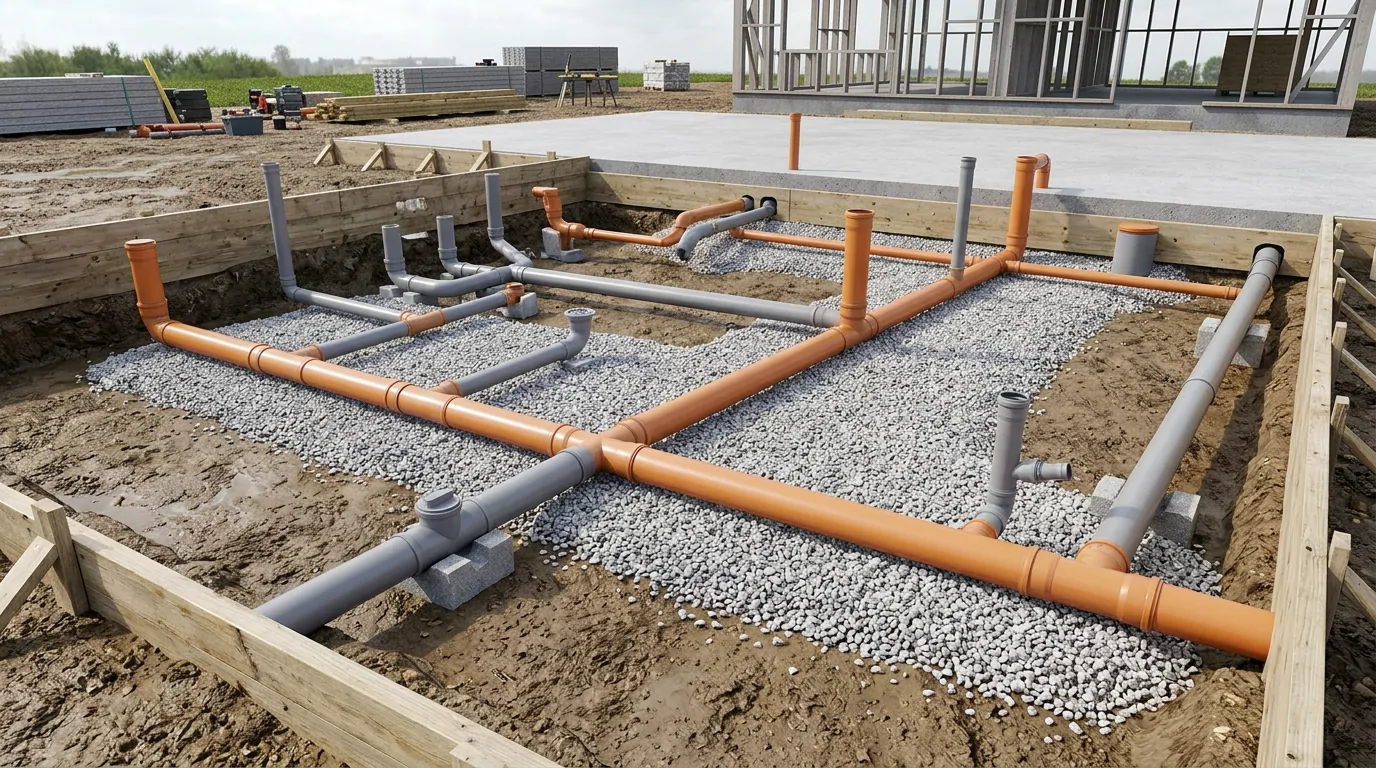

Pour un plain-pied, je préconise deux collecteurs parallèles. Ils se rejoignent juste avant la sortie de dalle, une méthode que j’ai appliquée avec succès sur ma propre Hop-House.
Mon conseil de pro ? Utilisez des culottes à 45 degrés. Bannissez les tés à 90 qui freinent brutalement l’évacuation.
Dimensionnement des canalisations en PVC : les diamètres réglementaires par équipement
Maintenant que la pente est calée, j’aborde le choix des tuyaux, car mettre un diamètre trop petit, c’est s’assurer des week-ends à déboucher des siphons.

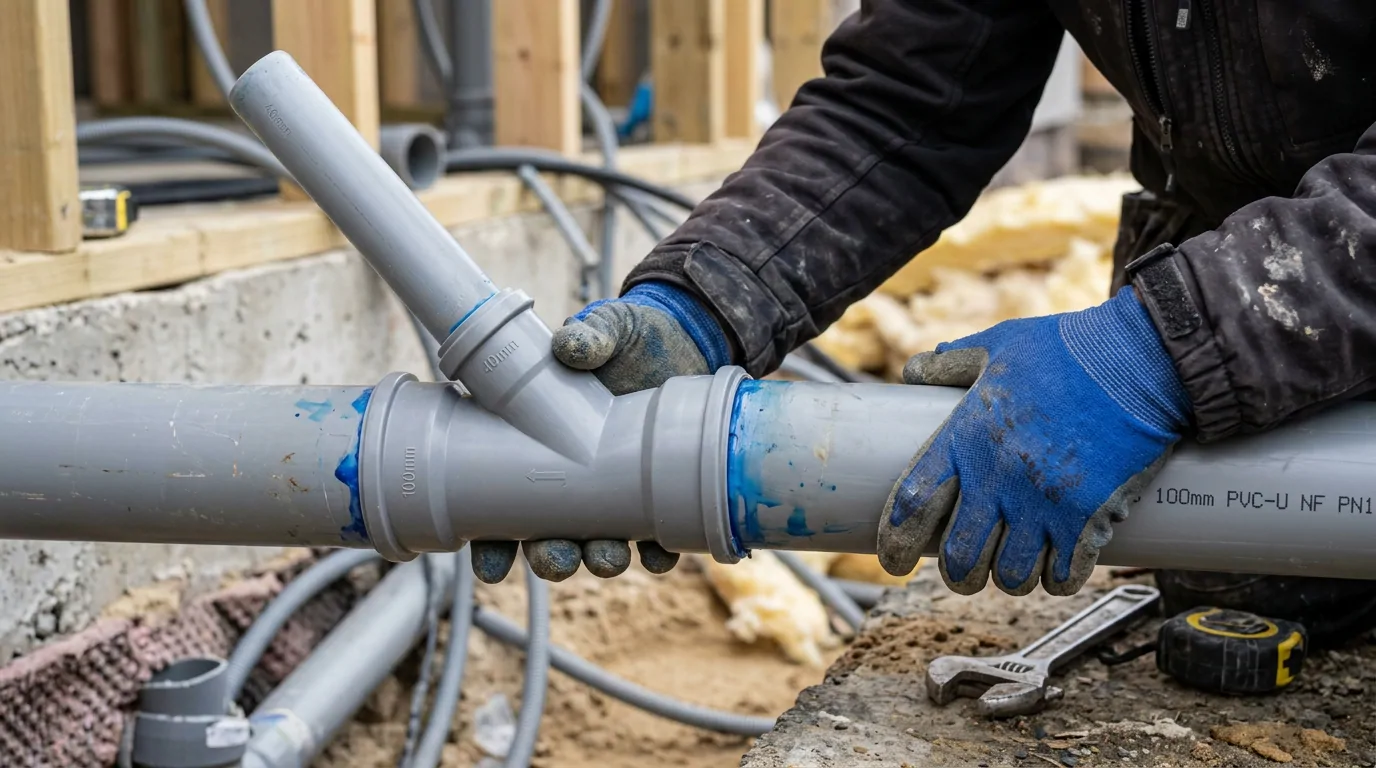

Équiper les WC et la cuisine : les diamètres de 100 et 40 mm
Le 100 mm est la norme absolue pour les WC. En dessous, vous risquez l’obstruction immédiate au premier papier épais. C’est une règle de base.
L’évier demande du 40 mm minimum. Les graisses figent vite, alors ne sous-dimensionnez jamais ici. La pérennité de votre installation en dépend directement.
On augmente le diamètre vers l’exutoire, on ne le réduit jamais. C’est une erreur de débutant fatale. Gardez toujours cette logique de flux.
Sur mes chantiers, je ne transige jamais : le 100 mm pour les WC est une règle de fer, même si la place manque derrière la cloison.
Vérifiez vos emboîtements. Un joint mal mis fuit rapidement.
Raccorder la salle de bain : les spécificités pour douche et baignoire
La douche demande du 40 mm, mais la baignoire préfère souvent du 50 mm. Le volume d’eau diffère. Adaptez vos sections pour éviter tout refoulement.
- Lavabo : 32 ou 40 mm
- Douche : 40 mm minimum
- Baignoire : 40 ou 50 mm
- Lave-linge : 40 mm avec tube de chute ventilé
Chaque appareil rejoint le tube de 100 mm. Utilisez des raccords avec une pente douce intégrée. Cela garantit un transit fluide des eaux ménagères.
Choisissez des siphons à grand débit. J’ai vu trop de douches déborder à cause d’un matériel médiocre. Ne négligez pas la qualité du vidage.
Le siphon doit garder 50 mm d’eau contre les odeurs.
Ventilation primaire et clapet équilibreur : la solution contre les odeurs et bruits
Pour que l’eau s’écoule bien, il faut que l’air circule aussi, sinon votre réseau va “glouglouter” et puer.

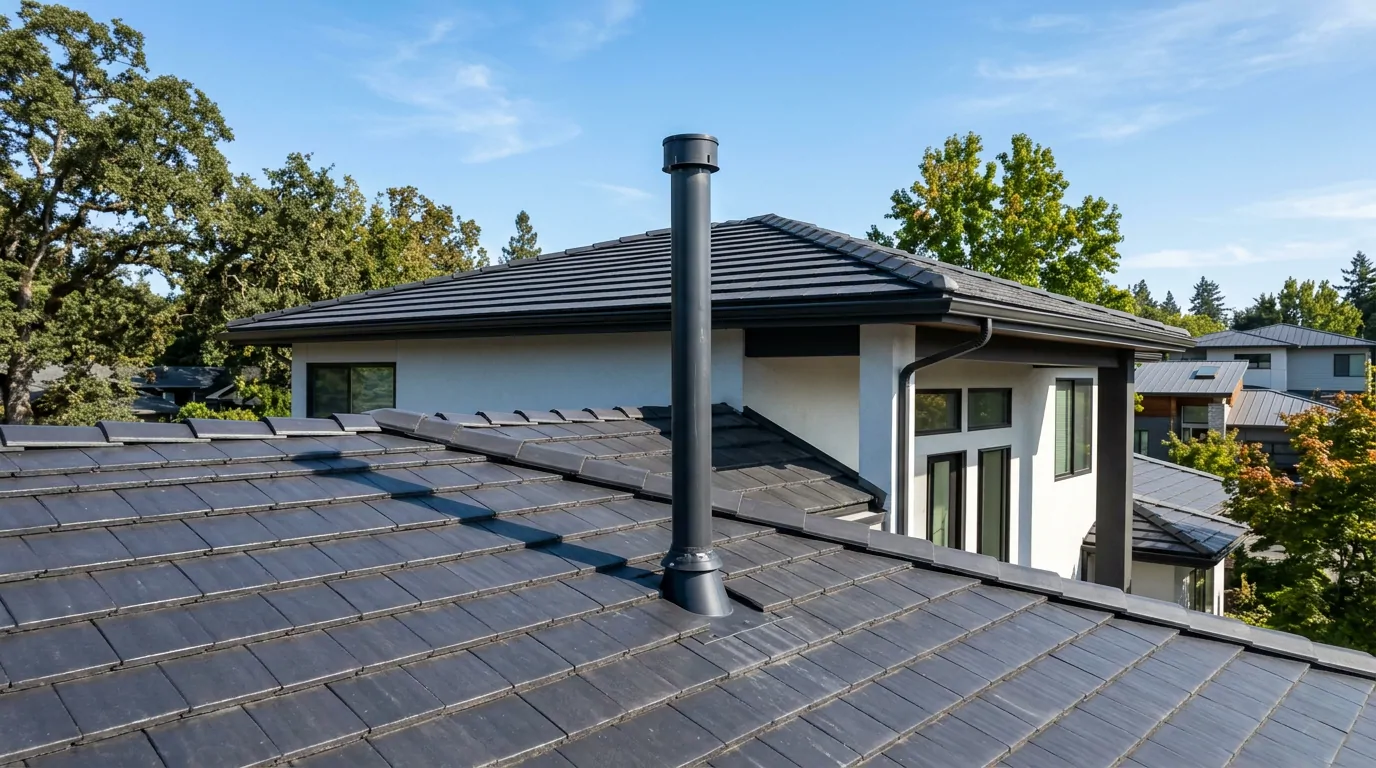

Assurer une prise d’air en toiture : le rôle de la ventilation primaire
Quand l’eau descend, elle crée un vide derrière elle. Ce phénomène de dépression aspire l’eau des siphons si l’air ne rentre pas. C’est physique, le vide cherche à se combler.
Prolongez votre chute de 100 mm jusqu’au toit. Cette installation en toiture est la respiration indispensable de votre plomberie. Sans cela, le système s’étouffe littéralement lors de chaque vidange.
Sans cette prise d’air, les siphons se vident. Les gaz d’égout envahissent alors votre maison. C’est insupportable au quotidien et rend l’air intérieur totalement malsain pour votre famille.
La norme NF C 15-100 ne s’applique pas ici. C’est le DTU 60.11 qui régit ces installations.
Utiliser un aérateur à membrane : l’alternative en cas d’impossibilité technique
Le clapet équilibreur est une soupape intelligente. Elle laisse entrer l’air mais bloque les mauvaises odeurs. C’est une solution salvatrice en rénovation quand percer le toit est impossible.
Posez-le dans les combles ou sous un lavabo. Il doit rester dans une zone ventilée et accessible. J’en ai déjà installé derrière des trappes de baignoire pour stopper les bruits.
La membrane peut s’encrasser avec le temps. Si le bruit de glouglou revient, il faut nettoyer ou remplacer le clapet. C’est une pièce d’usure qui demande un coup d’œil annuel.
Ne le cachez jamais derrière un coffrage fixe. Prévoyez toujours une trappe de visite.
Installation et maintenance du collecteur : les astuces de pose pour éviter les bouchons
Pour finir, Henry partage ses secrets de vieux briscard pour que l’assemblage tienne trente ans sans bouger d’un millimètre.

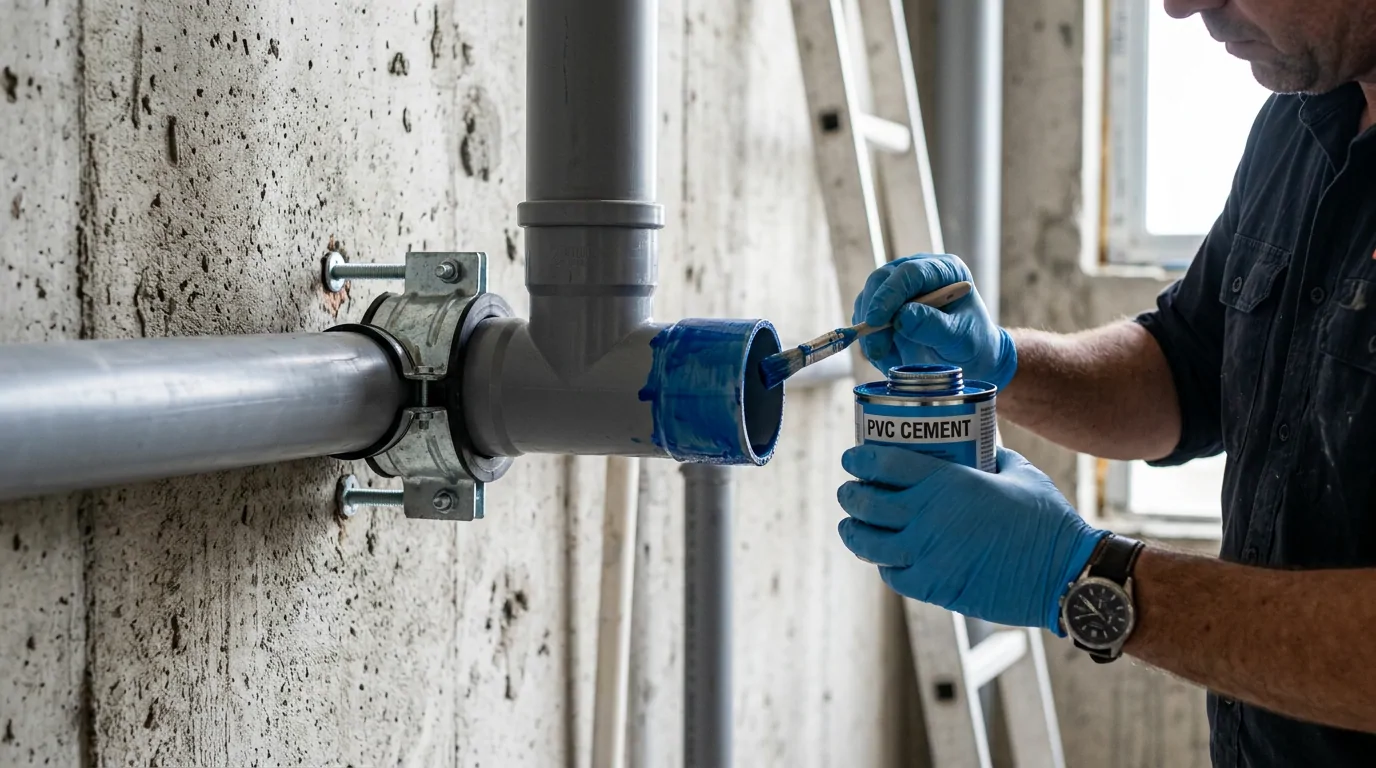

Réussir le collage et le supportage : garantir l’étanchéité durable
Ébavurez vos coupes au papier de verre. Nettoyez au décapant avant d’appliquer la colle PVC généreusement. C’est la base d’une soudure fiable.
Espacez vos colliers tous les mètres. Un tuyau qui pend, c’est une contre-pente assurée. Je l’ai vu trop souvent sur mes chantiers.
Le PVC bouge avec la température. Ne collez pas tout en butée. Laissez quelques millimètres de jeu pour que le réseau respire sans casser.
| Appareil | Diamètre PVC | Pente recommandée | Espacement colliers |
|---|---|---|---|
| WC | 100 mm | 1 à 2 cm/m | 1 m |
| Évier | 40 mm | 2 cm/m | 0,8 m |
| Douche | 40 à 50 mm | 2 cm/m | 1 m |
| Lave-linge | 40 mm | 2 cm/m | 0,8 m |
| Collecteur principal | 100 mm | 2 à 3 cm/m | 1,2 m |

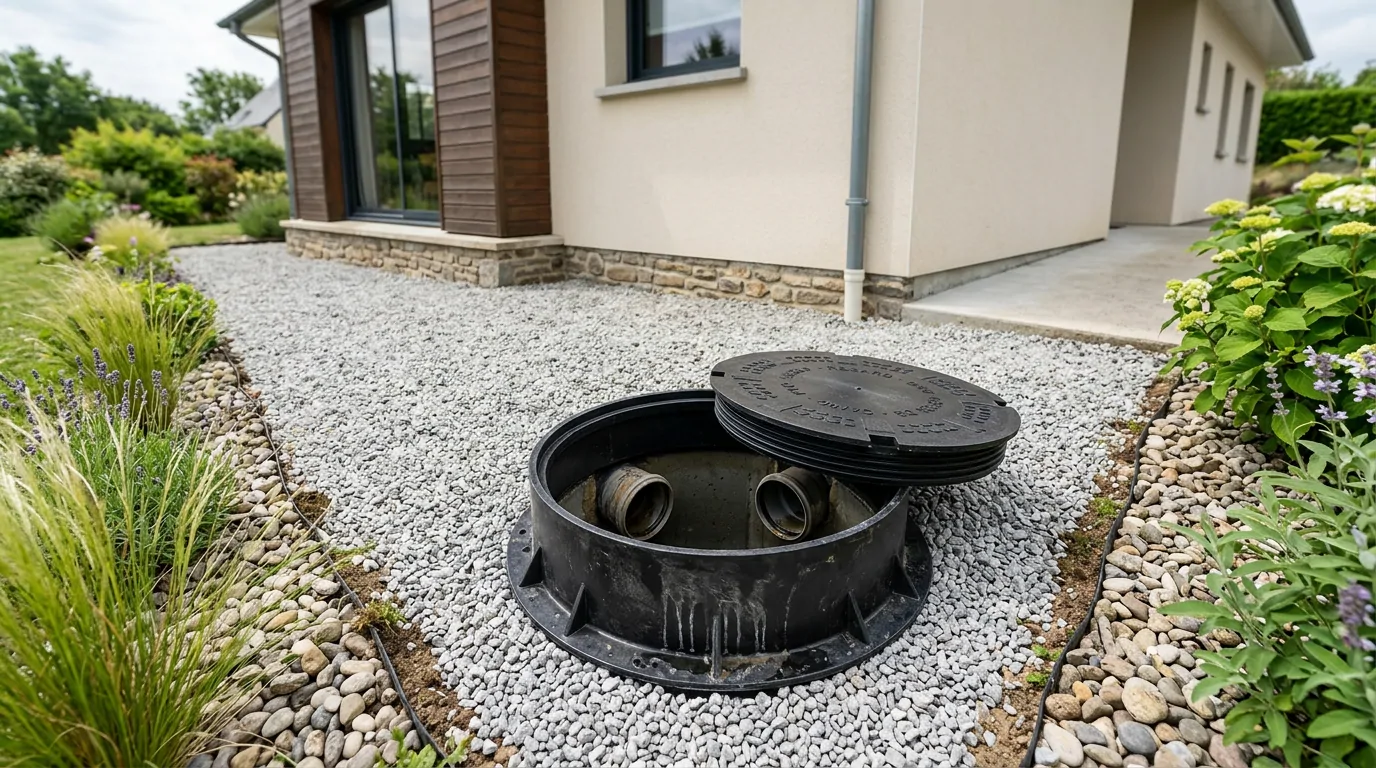

Placer des regards de visite : faciliter le débouchage futur
Installez des tampons de visite à chaque changement de direction. C’est là que les bouchons se forment. Ces accès m’ont souvent sauvé.
Ils permettent de passer un furet sans rien démonter. C’est un confort de maintenance indispensable pour votre tranquillité.
Utilisez un fourreau souple en traversée de dalle. Le béton ne doit pas toucher le PVC. Prévoyez l’installation d’un clapet anti-retour pour protéger l’habitation.
Un regard oublié est un cauchemar futur.
Maîtriser votre schéma évacuation eaux usées maison plain pied exige une pente rigoureuse de 1 à 3 %, des diamètres adaptés et une ventilation primaire efficace. Appliquez ces standards techniques dès maintenant pour garantir l’hygiène et la pérennité de votre installation. Un réseau bien conçu aujourd’hui prévient les sinistres de demain.
FAQ
Quelle est la pente minimale à respecter pour une évacuation de plain-pied ?
Pour garantir un écoulement gravitaire efficace et éviter toute stagnation, la règle d’or est de respecter une pente minimale de 1 %, soit 1 cm par mètre. C’est le seuil critique pour assurer l’auto-curage des canalisations et prévenir la formation de bouchons organiques.
Dans la pratique, je préconise souvent de viser une pente comprise entre 2 et 3 cm par mètre, particulièrement sur les longues distances ou en présence de plusieurs coudes. Une inclinaison plus franche sécurise le transport des matières solides vers le collecteur principal.
Quel diamètre de tuyau PVC choisir pour les différents équipements ?
Le dimensionnement est régi par le DTU 60.11 : pour les WC, le diamètre de 100 mm est la norme absolue, bien qu’un tube de 80 mm soit toléré sur une longueur inférieure à un mètre. Pour la cuisine, l’évier nécessite du 40 mm afin de supporter les graisses et les débits d’eau chaude.
Dans la salle de bain, le lavabo se contente de 32 mm, tandis que la douche et la baignoire exigent du 40 mm au minimum. Pour une baignoire située à plus d’un mètre du collecteur, passer sur un diamètre de 50 mm est une sage précaution pour optimiser le vidage.
Comment éviter les mauvaises odeurs et les bruits de glougloutement ?
Ces nuisances proviennent généralement d’un défaut de ventilation. Il est impératif de prolonger la chute principale jusqu’en toiture pour créer une ventilation primaire. Cette prise d’air évite que la descente des eaux ne crée une dépression aspirant la garde d’eau de vos siphons.
Si la sortie en toiture est techniquement impossible, l’installation d’un clapet équilibreur de pression (ou aérateur à membrane) constitue une alternative efficace. Il laisse entrer l’air lors de l’évacuation tout en bloquant les remontées de gaz d’égout à l’intérieur de l’habitat.
Faut-il installer un clapet anti-retour sur son réseau d’eaux usées ?
L’installation d’un clapet anti-retour est une protection essentielle, surtout si votre maison de plain-pied est située en zone sensible. Ce dispositif mécanique autorise le passage des fluides vers l’extérieur mais verrouille hermétiquement la canalisation en cas de refoulement du réseau public ou de la fosse septique.
Je conseille de le placer sur le collecteur principal, juste avant la sortie de la dalle. Cela protège l’intégralité de vos équipements sanitaires contre les inondations accidentelles et les remontées d’eaux vannes, garantissant ainsi l’hygiène de votre foyer.
Comment assurer une étanchéité parfaite lors du montage des tubes PVC ?
La réussite d’un réseau repose sur la qualité du collage. Il est crucial de dépolir les surfaces à emboîter avec du papier de verre et de les nettoyer au décapant avant d’appliquer une colle PVC spécifique. Un assemblage soigné prévient les fuites structurelles qui pourraient fragiliser vos fondations.
Pensez également à la dilatation thermique : le PVC bouge. Ne collez jamais les tubes en butée totale dans les manchons, laissez un jeu de quelques millimètres. Enfin, fixez vos canalisations avec des colliers tous les mètres pour éviter tout affaissement qui créerait une contre-pente fatale.
