« Linteau ou IPN ? » : on me pose la question dès qu’un propriétaire veut créer une baie, agrandir une porte ou remplacer un linteau fatigué. La confusion est logique, les deux termes ne jouent pas dans la même catégorie. Je vous partage ce que je vérifie sur le terrain avant de trancher entre béton, bois et acier, puis les points de chantier : appuis, étaiement, scellement, découpe, finitions. Un avertissement d’entrée, qui compte plus que tout le reste : dès qu’un mur porteur est concerné, une étude structurelle n’est pas une formalité administrative. Aucun profilé ne se choisit au feeling, ni sur la largeur de l’ouverture, ni sur ce qu’a fait le voisin.

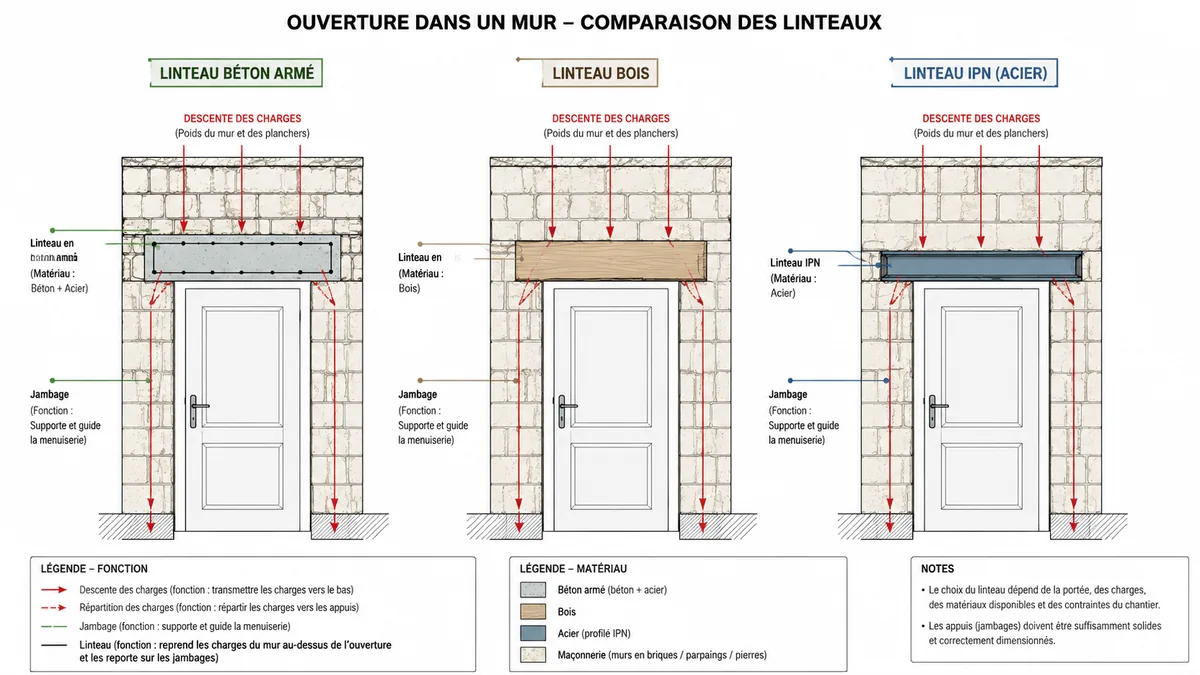

Linteau, IPN, béton ou bois : comprendre ce qui porte vraiment

Linteau et poutre : une fonction, pas un matériau

Quand on hésite entre linteau ou IPN, on compare une fonction et un produit. Le linteau, c’est l’élément horizontal placé au-dessus d’une porte, d’une fenêtre ou d’une baie, dont le rôle est de reprendre les charges qui ne peuvent plus franchir le vide. L’IPN, lui, est un profilé en acier laminé à chaud, en forme de I, avec des ailes inclinées à 14 %, normalisé sous la référence NF A 45-209. Il peut servir de linteau comme de poutre de plancher.

Trois autres mots méritent d’être remis à leur place. Un mur porteur descend les charges jusqu’aux fondations. Un mur de refend est un mur porteur intérieur. Et le pré-linteau, cette fine pièce de béton précontraint vendue en négoce, sert le plus souvent de fond de coffrage : ce n’est pas un porteur autonome pour une baie de salon.

Linteau béton armé : coulé sur place ou préfabriqué

Le linteau béton armé se fabrique avec un coffrage, un ferraillage posé avec un enrobage suffisant (3 cm minimum est la valeur couramment retenue), puis un coulage. Les dimensions et le nombre de fers découlent des charges, de la portée et de la qualité des appuis, pas d’un catalogue.

Coulé sur place ou préfabriqué, ce n’est pas le même chantier. Le coulage s’adapte aux dimensions atypiques et crée une continuité avec la maçonnerie, ce qui limite les fissures puisque les dilatations sont identiques. Le préfabriqué se pose vite mais reste dans une gamme restreinte : un comparatif le donne adapté à environ 1,4 m, soit une porte ou une fenêtre standard. Un linteau béton classique plafonne autour de 7 m, au-delà il faut du précontraint et une hauteur qui peut dépasser 70 cm. Côté délai, comptez 21 à 28 jours avant retrait complet des étais.

Linteau bois : pertinent dans l’ancien, sous conditions

Le linteau bois reste très présent dans le bâti en pisé, pierre ou torchis, souvent parce qu’il s’agit du linteau d’origine. Il respire avec le mur, se remplace à l’identique, conserve le caractère d’une façade. Sur les petites à moyennes ouvertures, avec un bois sec et sain, c’est une solution cohérente que je vois encore poser régulièrement.

Ses limites sont connues : humidité, insectes, pourriture s’il est mal protégé, tenue au feu, déformations, qualité des assemblages. Un tableau concurrent le donne utilisable jusqu’à 3 m ; traitez ce chiffre comme un ordre de grandeur, pas comme un permis de percer. Méfiez-vous aussi d’un réflexe très répandu : un linteau béton rigide, ou un scellement au ciment, peut créer des désordres sur un mur en pisé ou en moellons, parce qu’il bloque l’humidité et crée des points durs.

IPN ou linteau béton : choisir selon les charges et les appuis

La bonne solution dépend du mur, de la portée et des charges

Sept critères se croisent : portée à franchir, épaisseur et nature du mur, charges de plancher et de toiture, état des jambages, accès du chantier, délai acceptable, finition voulue. L’acier gagne sur la vitesse, la finesse et les grandes ouvertures de 3 à 4 mètres ou plus. Le béton gagne sur l’intégration, l’enduit direct et la logistique en étage : on monte des sacs, pas une poutre de 300 kg.

Ajoutez 30 à 50 % au prix de l’acier si vous partez sur un profilé galvanisé. Ces lignes ne couvrent que la fourniture ; les postes qui font vraiment gonfler une facture sont ailleurs.

Ces montants restent des repères, le devis réel dépend de votre chantier : deux baies de même largeur peuvent varier du simple au double selon l’étage, l’accès et l’état des jambages. Le support, lui, change tout. Voici les points de vigilance que je contrôle avant de proposer quoi que ce soit ; ils valent aussi quand vous coordonnez plusieurs corps de métier sur un projet global de construction et l’offre essentiel avec un maçon, un charpentier et un bureau d’études.

• Pierre / moellon : vérifier le lit porteur, l’absence d’éclats, la nature du liant. Acier ou béton possibles si les appuis sont sains, avec diffuseurs de charge.
• Pisé, torchis : support friable et capillaire. Bois ou acier réversibles, contact ciment à éviter. Doublage de linteau souvent nécessaire.
• Brique pleine ou alvéolaire : attention à la fragilité en découpe des alvéolaires. Acier et béton adaptés.
• Parpaing, béton : support homogène, cas le plus simple, mais repérer chaînages et ferraillages existants.
• Mur creux, fissures, angle proche : signaux d’alerte, aucune solution standard ne s’applique.

Charge surfacique, linéique, répartie ou ponctuelle : parler la même langue

La plupart des erreurs de pré-dimensionnement viennent d’un mélange d’unités. Quatre notions se ressemblent et ne se manipulent pas de la même façon.

• Charge surfacique (kg/m² ou kN/m²) : ce que pèse un plancher, une toiture ou une neige par mètre carré de surface portée. Un plancher bois habité tourne autour de 250 à 350 kg/m², une dalle béton de 16 cm avec revêtement plutôt 450 à 600 kg/m², une toiture tuiles 350 à 550 kg/m².
• Charge linéique (kg/ml) : ce que reprend le linteau par mètre de longueur. C’est l’unité utile pour choisir une section.
• Charge totale répartie (kg) : la charge linéique multipliée par la portée. Elle sert pour la descente vers les appuis et les jambages.
• Charge ponctuelle (kg) : un poteau, une panne, une poutre secondaire qui vient s’appuyer en un point. Elle double presque le moment par rapport à la même charge répartie et déplace le point critique.

Le passage du surfacique au linéique se fait par la largeur tributaire, c’est-à-dire la bande de plancher ou de toiture que le mur reprend, en général la moitié de la portée du plancher de chaque côté. La formule tient en une ligne : charge linéique (kg/ml) = charge surfacique (kg/m²) × largeur tributaire (m), à quoi on ajoute le poids propre de la maçonnerie située au-dessus de la baie, soit environ hauteur de mur (m) × épaisseur (m) × masse volumique (1 400 kg/m³ en parpaing creux, 1 900 en brique pleine, 2 200 en pierre).

Exemple concret : un plancher de 4 m de portée reposant sur le mur donne 2 m de largeur tributaire ; à 400 kg/m², cela fait 800 kg/ml, auxquels s’ajoutent 1,5 m de parpaing de 20 cm, soit 420 kg/ml. On arrive à 1 220 kg/ml avant même de compter la neige ou une toiture. C’est ce chiffre-là, pas la largeur de l’ouverture, qui commande la section.

Charge admissible par section et par portée : le tableau d’ordre de grandeur

Voici les valeurs que j’utilise pour dégrossir une demande du type « IPN 160 sur 4 m ». Elles correspondent à une charge uniformément répartie sur une poutre simplement appuyée, en acier S235, avec limitation de la flèche à L/500 (critère habituel sous maçonnerie, plus sévère que L/300) et vérification de la flexion. Le maintien latéral du profilé est supposé assuré par la maçonnerie.

Code couleur : vert, au-delà de 1 000 kg/ml couvre un plancher habité plus la maçonnerie ; orange, 300 à 1 000 kg/ml convient à une charge modérée mais laisse peu de marge ; rouge, moins de 300 kg/ml ne porte guère plus que son propre mur, il faut monter en section ou doubler le profilé. Pour reprendre la question la plus fréquente : un IPN 160 sur 4 m tient environ 480 kg/ml, ce qui suffit pour un simple mur de refend en étage, mais reste très insuffisant pour l’exemple à 1 220 kg/ml calculé plus haut, où il faudrait viser un IPN 220 à 240 ou deux profilés jumelés. Au-delà de 5 m, la flèche pilote tout et un HEA devient souvent plus économique qu’un IPN surdimensionné. Ces valeurs servent à préparer votre échange avec le professionnel, elles ne remplacent aucune note de calcul.

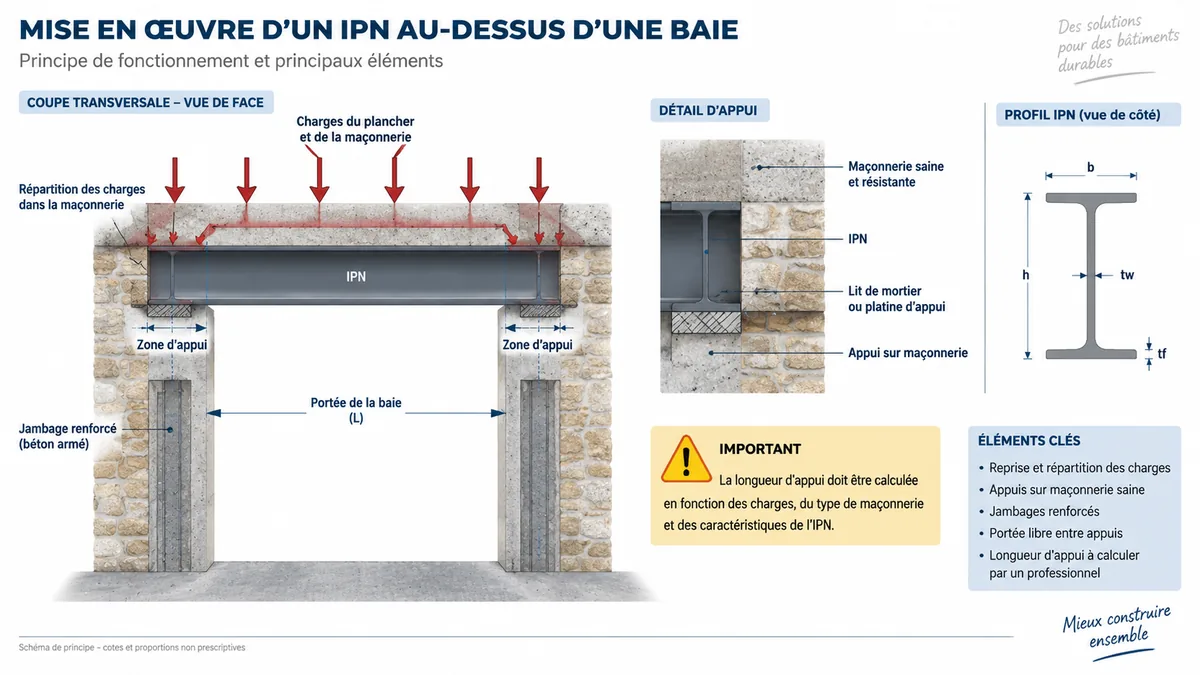

Sur combien de centimètres doit reposer un IPN ?

La réponse courte que cherchent les 260 personnes qui posent cette question chaque mois : 10 cm par côté est le repère des tutoriels, pour une maçonnerie saine et une configuration simple, avec 2 à 3 cm de plus d’un côté pour faciliter l’emboîtement. Ce n’est pas une valeur automatique. Sur des murs en pierre épaisse, des appuis de 20 à 30 cm sont évoqués dès qu’il faut créer des jambages.

Ce qui décide, ce sont les contrôles : épaisseur et cohésion de la maçonnerie, aplomb des jambages, répartition de la charge, présence d’un chaînage, risque d’écrasement local, nécessité d’une platine ou d’un massif béton. Distinguez aussi trois notions confondues en permanence : la longueur de repos (ce qui porte réellement), l’encastrement (la profondeur dans le mur) et la largeur de réservation (ce que vous creusez). Le bureau d’études fixe l’appui utile dans la note de calcul. Retenez ceci : un appui plus long ne rachète jamais un support défaillant.

Les quatre étapes du calcul du bureau d’études

« Quel poids peut supporter un IPN ? » Il n’y a pas de réponse en kilos, il y a une chaîne de calcul. La voici, telle qu’elle se déroule dans une note sérieuse.

1. Recensement des charges reprises par le mur : poids propre de la maçonnerie au-dessus de la baie, planchers, toiture, cloisons, plus les charges variables (exploitation de 150 à 250 kg/m² en logement, neige selon la zone, vent). Chaque charge est identifiée avec sa largeur tributaire.
2. Conversion en efforts sur le profilé : passage du surfacique au linéique, pondération réglementaire des charges permanentes et variables, puis calcul du moment fléchissant maximal (q × L² / 8 pour une charge répartie), de l’effort tranchant aux appuis et des réactions transmises aux jambages.
3. Vérification de la résistance : flexion (contrainte comparée à la limite élastique de l’acier), cisaillement de l’âme, et stabilité au déversement, ce point que les abaques de forum oublient toujours. Un profilé non maintenu latéralement peut perdre la moitié de sa capacité.
4. Contrôle de la flèche et des appuis : flèche limitée à L/300 ou L/500 sous maçonnerie, écrasement local du support sous la platine, longueur d’appui utile, dimensionnement du massif ou des jambages, et vérification de la stabilité pendant la phase provisoire d’étaiement.

À titre d’illustration, un exemple de forum sur des profilés de 200 mm et une portée de 2,50 m avec 1 mm de flèche donne 2,2 t pour un IPN 200 (26,3 kg/m), 2 t pour un IPE 200 (22,4 kg/m), 3,8 t pour un HEA 200 (42,3 kg/m) et plus de 5,5 t pour un HEB 200 (61,3 kg/m). Ces chiffres montrent l’écart entre familles, pas une garantie pour votre baie. Un bureau d’études structure et un maçon qualifié deviennent incontournables dès qu’il y a mur porteur, baie importante, plancher ou toiture repris, mur en pierre ou en pisé, fissures, angle proche, reprise en sous-œuvre, ou simple doute sur les appuis. Sans note de calcul, l’assurance dommages-ouvrage ne couvre pas le chantier et une vente peut se bloquer.

Comment poser un IPN en linteau sans fragiliser la maison

La checklist des six risques d’échec à lever avant le chantier

Avant de parler matériaux et outillage, je passe en revue six points. Si l’un d’eux n’est pas levé par écrit, le chantier ne démarre pas. Ce sont les six causes que je retrouve derrière presque tous les désordres constatés après coup.

1. Maçonnerie friable ou hétérogène : pisé, torchis, moellons hourdés à la terre, joints pulvérulents. Alerte si le liant s’effrite au grattoir. Sans diffuseur de charge, l’acier poinçonne le support.
2. Mur creux ou à double paroi : parpaing creux non rempli, brique alvéolaire, mur à lame d’air. Alerte si le percement d’essai débouche dans le vide. Il faut remplir les alvéoles ou créer un massif avant tout appui.
3. Fissures existantes : toute fissure traversante, en escalier ou évolutive au-dessus ou à proximité de la future baie. Alerte tant que l’origine n’est pas diagnostiquée, tassement ou surcharge, car l’ouverture va l’aggraver.
4. Proximité d’un angle ou d’un refend : moins d’un mètre entre le bord de la baie et un angle de façade, un refend ou une autre ouverture. Alerte, car le jambage ne dispose pas de la longueur nécessaire pour diffuser la réaction d’appui.
5. Charges de plancher ou de toiture non quantifiées : plancher habité, comble aménagé, toiture lourde, panne ou poteau qui descend en charge ponctuelle. Alerte si personne n’a chiffré les kg/ml. Une charge ponctuelle oubliée suffit à sous-dimensionner le profilé.
6. Jambages douteux, étaiement insuffisant, maintien latéral absent : jambages hors d’aplomb ou trop courts, étais sous-dimensionnés ou posés sans bastaings répartiteurs, profilé libre de se déverser faute de maçonnerie ou d’entretoises. Alerte sur chacun de ces trois points pris isolément.

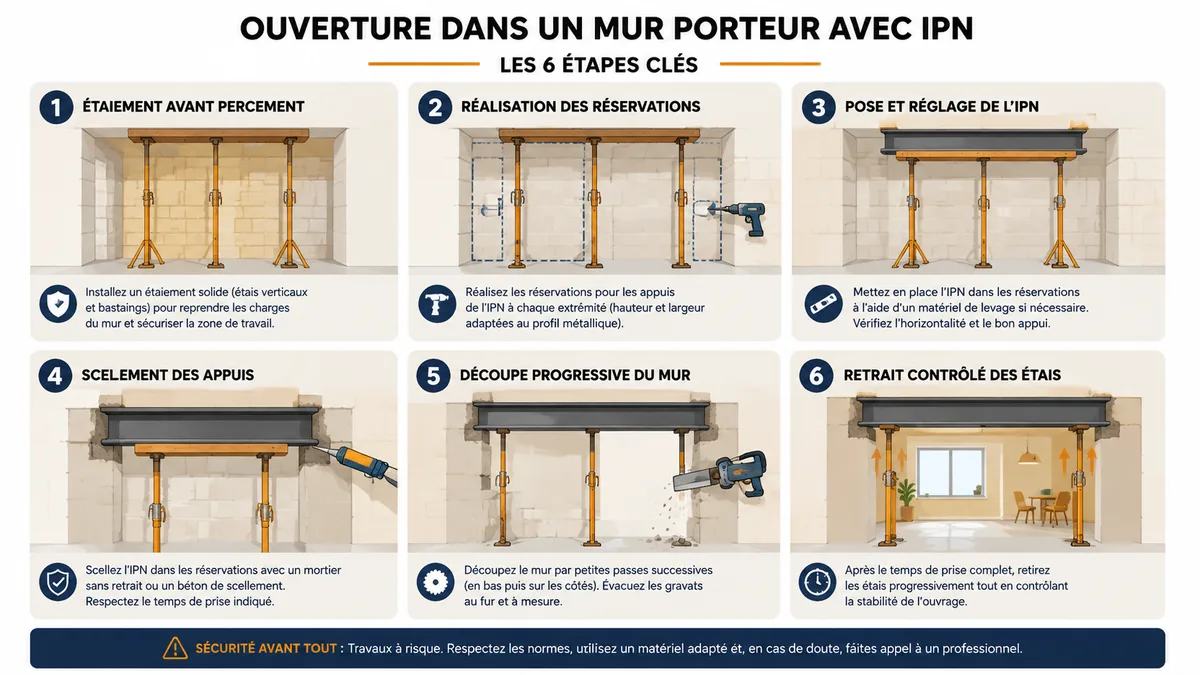

Diagnostic, autorisations et étaiement avant toute ouverture

Poser un IPN en linteau, c’est d’abord une séquence de mise en sécurité. L’ordre dont je ne dévie jamais tient en six étapes, avant le moindre coup de burin.

1. Diagnostic structurel du mur : nature, épaisseur, liant, chaînages, fissures.
2. Repérage des réseaux électriques, eau et gaz dans la zone.
3. Validation de la note de calcul du bureau d’études.
4. Vérification du règlement de copropriété et accord d’assemblée générale, du PLU et d’une déclaration préalable de travaux si la façade change. Des délais de 4 à 8 semaines sont évoqués, sans que ce soit identique partout.
5. Étaiement avant tout percement : étais télescopiques calés sur bastaings, de deux par côté à six ou huit selon la charge.
6. Organisation de la manutention : poids du profilé, accès, moyens de levage.

Côté responsabilités, exigez une entreprise couverte en garantie décennale, une dommages-ouvrage quand le contexte l’impose, et conservez tous les justificatifs.

Réservations, mise en place, réglage et scellement

Les réservations se creusent selon l’étude, au perforateur-burineur sur mur plein, plus doucement en brique ou parpaing. Des profondeurs de 20 cm minimum, et 25 à 30 cm dans les murs plus épais, sont des repères de chantier courants. Les cavités se nettoient à la brosse puis à l’aspirateur, et la maçonnerie s’humidifie avant la pose.

Vient la mise en place. Une extrémité dans la réservation la plus profonde, la seconde emboîtée en face, encastrements égalisés, étais intermédiaires à au moins 1 mètre des murs avec cales martyres. On contrôle l’horizontalité au niveau sur toute la longueur, tolérance de l’ordre de 2 mm par mètre. Pour un IPN 140 de 4 m, comptez au moins 4 personnes ; au-delà de 5 m ou sur un IPN 200, un treuil devient nécessaire. Le scellement se fait avec un matériau compatible : un mortier dosé à 1 part de ciment pour 3 parts de sable est cité, mais sur bâti ancien un mortier de chaux se discute avec le maçon. Aucun vide sous les appuis, calage homogène, mise en charge contrôlée. Les étais restent en place 10 jours minimum pour un mortier classique, 28 jours si une dalle béton est coulée au-dessus.

Découpe progressive, corrosion et finitions

La découpe du mur n’intervient qu’après mise en service du renfort, par passes maîtrisées de 30 à 40 cm, gravats évacués en continu. Ne retirez jamais un étai pour gagner une journée : la pose reste subordonnée à la stabilité observée, pas au planning.

Pour les finitions, l’acier apparent ou en atmosphère humide reçoit un primaire antirouille puis deux couches de peinture métal, avec 12 à 24 h de séchage entre couches. S’il est coffré, un antirouille suffit. L’enduit ne tient pas sur l’acier : prévoyez un habillage en placo ou coffrage bois, traitez les jonctions, assurez la continuité de l’isolation pour éviter le pont thermique. À la réception, vérifiez le niveau, la portée réelle des appuis, le remplissage du scellement, l’absence de fissure nouvelle et le retrait progressif des étais.

Un dernier mot de chantier : la solution la plus solide reste celle que vous aurez fait calculer avant de toucher au mur. J’ai vu des ouvertures parfaitement réussies en béton et d’autres en acier, sur des murs voisins. Ce qui les séparait des chantiers ratés, ce n’était pas le matériau, mais l’ordre des opérations et l’honnêteté du diagnostic de départ.
