Résistance tube carré acier 40×40 : calculs et tableaux pratiques

Des pergolas qui flambent après six mois. Des montants de portail voilés dès le premier hiver. Ces échecs ont presque toujours la même origine : personne n’a pris le temps de chiffrer la résistance tube carré acier 40×40 avant de couper le premier profilé. Pourtant, les réponses existent, elles sont claires, mesurables, vérifiables. Ce profilé est devenu un standard de la serrurerie légère et de la menuiserie métallique, mais sa capacité portante réelle tient à trois variables que la majorité des bricoleurs sous-estiment : l’épaisseur de paroi, la nuance d’acier (S235 ou S355), et le type de sollicitation (flexion ou compression axiale). Dans cet article : des tableaux de charges admissibles directement utilisables, les prix du marché en 2026, et les seuils précis qui justifient de passer au 50×50. Un point non négociable avant d’aller plus loin : un coefficient de sécurité d’au moins 1,5 pour les charges statiques, 2 pour les charges dynamiques selon l’Eurocode 3, ce n’est pas une précaution de prudent, c’est ce qui évite les accidents graves.

Comprendre la résistance mécanique du tube 40×40

S235 vs S355 : même rigidité, résistance différente

C’est une confusion que je rencontre régulièrement sur le terrain. Beaucoup croient qu’un acier plus résistant est automatiquement plus rigide. Ce n’est pas le cas. Le module d’Young est identique pour toutes les nuances courantes de construction : 210 000 MPa. Autrement dit, un tube S235 et un tube S355 de même géométrie fléchiront exactement pareil sous une charge modérée, la rigidité est une propriété du matériau acier en général, pas de sa nuance. La différence se joue uniquement sur la limite élastique : 235 MPa pour le S235JR, 355 MPa pour le S355JR, soit un gain de résistance d’environ 50 %. Concrètement, le S355 repousse le seuil de déformation permanente et retarde la rupture. Ce n’est pas anodin quand les charges montent.

L’allongement à la rupture du S235JR atteint 22 % minimum, c’est ce qu’on appelle la ductilité. En pratique, ça signifie que la structure se déforme visiblement avant de céder. On voit le problème arriver. Sur une structure en S355 plus sollicitée, ce signal d’alerte peut être moins lisible. L’arbitrage est simple :

• S235 : mobilier, garde-corps courants, portails légers, couvre 80 % des usages
• S355 : poteaux sous fortes compressions, charpentes avec charges importantes, structures soumises à des efforts répétés
• Le surcoût du S355 tourne autour de 20 à 30 %, il ne se justifie pas systématiquement

Calculer la charge admissible : les formules simplifiées

Pour un tube 40x40x2 mm, le moment d’inertie (I) vaut environ 73 365 mm⁴ et le module de section (Z) environ 3 668 mm³. Ces valeurs s’obtiennent par la formule I = (b⁴ − (b−2t)⁴) / 12, puis Z = I / (h/2). La contrainte de flexion se vérifie en calculant σ = M/Z et en la comparant à la limite admissible du matériau. C’est la base du dimensionnement, et ça se fait en cinq minutes avec une calculatrice.

Deux règles à garder en tête pour ne pas se planter :

• La flèche maximale admissible est de L/200, avec L la portée en mm, dépasser ce seuil ne provoque pas une rupture immédiate, mais dégrade les assemblages à terme et rend la structure visuellement inacceptable
• Pour les charges statiques, l’Eurocode 3 recommande un coefficient de sécurité de 1,5 ; pour les charges dynamiques (portail motorisé, équipement vibrant), passez à 2

Flambage et voilement : anticiper les modes de rupture

Deux modes de défaillance guettent le tube 40×40 utilisé en compression, et les deux peuvent survenir bien avant d’atteindre la résistance théorique du matériau.

Le premier est le flambage d’Euler : un poteau long et élancé se courbe brusquement sous charge axiale. Pour un tube 40x40x3 mm sur une hauteur libre de 2,80 m, la charge critique d’Euler atteint environ 2 740 kg selon ce fil de calcul sur Futura-Sciences. Mais attention : cette valeur suppose un effort parfaitement centré et axial. Le vent ou une charge excentrée peut la diviser par deux ou trois dans les cas défavorables.

Le second est le voilement local : sur des parois minces (inférieures à 3 mm), la face du tube peut s’écraser localement sous compression concentrée avant même que l’acier n’atteigne sa limite élastique. C’est particulièrement piégeux parce que ça arrive sans déformation globale visible de la structure.

Pour contrecarrer ces deux phénomènes, un encastrement aux deux extrémités divise la flèche par 4 par rapport à un appui simple, c’est la variable la plus efficace sur chantier, sans rien changer à la section. Sur le terrain, surveillez les premiers signes : légère ondulation des faces, jeu anormal dans les assemblages, grincement sous charge. Ces signaux précèdent toujours la rupture.

Tableaux de charges et dimensionnement pratique

Charges admissibles selon épaisseur et portée

Voici les données dont vous avez besoin pour dimensionner sans tâtonner. Le tableau ci-dessous récapitule les charges admissibles en flexion (charge répartie, S235, encastrement aux deux bouts, coefficient de sécurité 1,5 inclus). En compression axiale pure, le tube 40x40x2 mm affiche une charge admissible d’environ 4 800 à 5 000 kg pour une section transversale de 304 mm², mais cette valeur chute brutalement dès que la hauteur libre dépasse 40 à 50 cm et que le risque de flambage entre en jeu.

Ces valeurs sont indicatives en flexion avec encastrement. Sur appui simple, divisez-les par deux environ. À partir de 2 mètres de portée, intégrez aussi le poids propre du tube, ça commence à peser dans la balance.

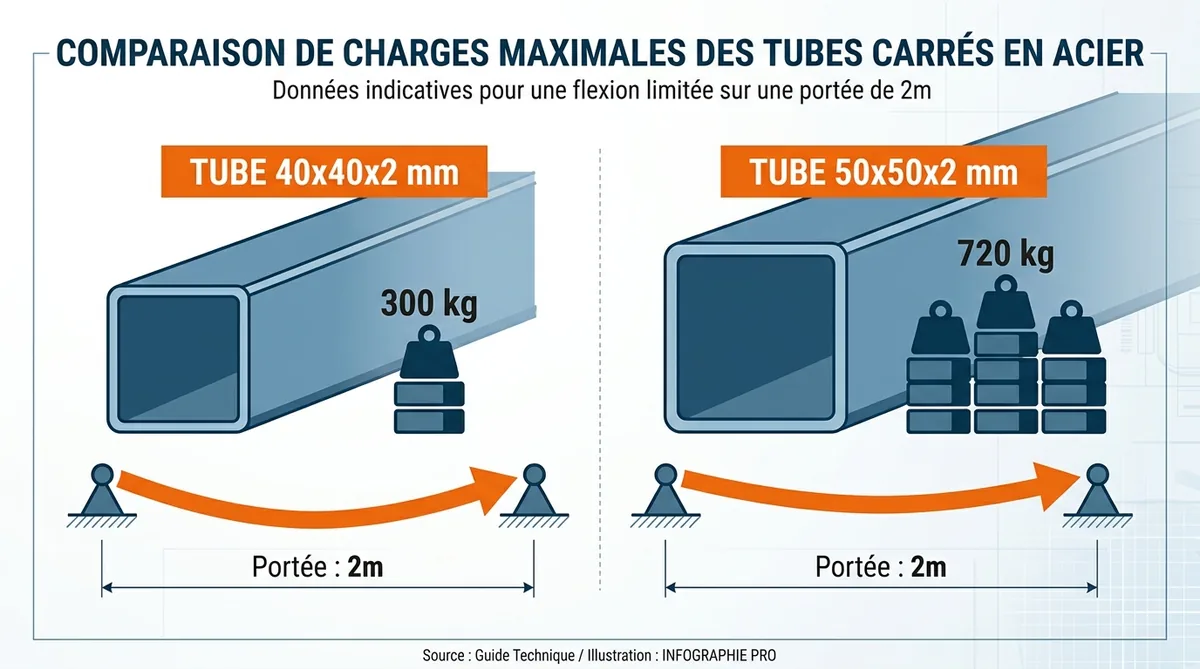

Tube 40×40 ou 50×50 : quand upgrader votre section ?

Le moment d’inertie du 50×50 est supérieur d’environ 2,4 fois à celui du 40×40 à épaisseur égale. C’est un saut de performance réel, mais il a un prix, et surdimensionner génère un poids excessif qui complique la manutention et peut surcharger les ancrages. Le bon dimensionnement, c’est juste ce qu’il faut.

Voici les seuils que j’applique pour guider les choix :

• Portée supérieure à 2,5 m avec charge dépassant 200 kg : passer au 50×50 systématiquement
• Poteau de pergola exposé au vent et dépassant 2 m de hauteur : 50×50 recommandé
• Structure porteuse permanente avec charges dynamiques : 50×50 minimum, voire 60×60
• Garde-corps, mobilier, portail léger (moins de 30 kg) : le 40×40 suffit largement

Le 50×50 coûte environ 30 à 40 % plus cher au mètre que le 40×40 à épaisseur identique. Toujours vérifier que le gain justifie la dépense, et que les ancrages suivent.

Applications concrètes : guide par projet

Quelques cas pratiques que je rencontre régulièrement. Pour les structures type pergola accueillant une toiture plate en bac acier, le dimensionnement des poteaux mérite une attention particulière : les charges de neige et de vent s’ajoutent au poids propre de la couverture, et le cumul surprend souvent.

• Portail léger battant (hauteur inférieure à 1,50 m) : épaisseur 2 mm suffisante. Au-delà de 1,50 m ou pour un portail motorisé, passer à 3 mm minimum, les efforts dynamiques répétés fatiguent les sections minces bien plus vite qu’une charge statique
• Pergola 3 m de portée : tube 40x40x3 mm minimum en poteau, 2,5 mm acceptable en traverse. Le contreventement est indispensable, sans lui, même un tube correctement dimensionné peut osciller sous le vent
• Meuble industriel type étagère : 40x40x1,5 mm acceptable pour charges inférieures à 150 kg bien réparties
• Garde-corps : la norme NF P01-013 impose de résister à un effort de 150 daN appliqué en tête. Épaisseur 2 mm minimum, 3 mm si hauteur supérieure à 1 m

Si vous envisagez une toiture bac acier isolée posée sur une charpente métallique légère en tube 40×40, les charges à prendre en compte sont plus importantes qu’il n’y paraît : poids de l’isolant, neige, vent et charge d’exploitation sont à cumuler avant de dimensionner.

Où acheter votre tube 40×40 et à quel prix

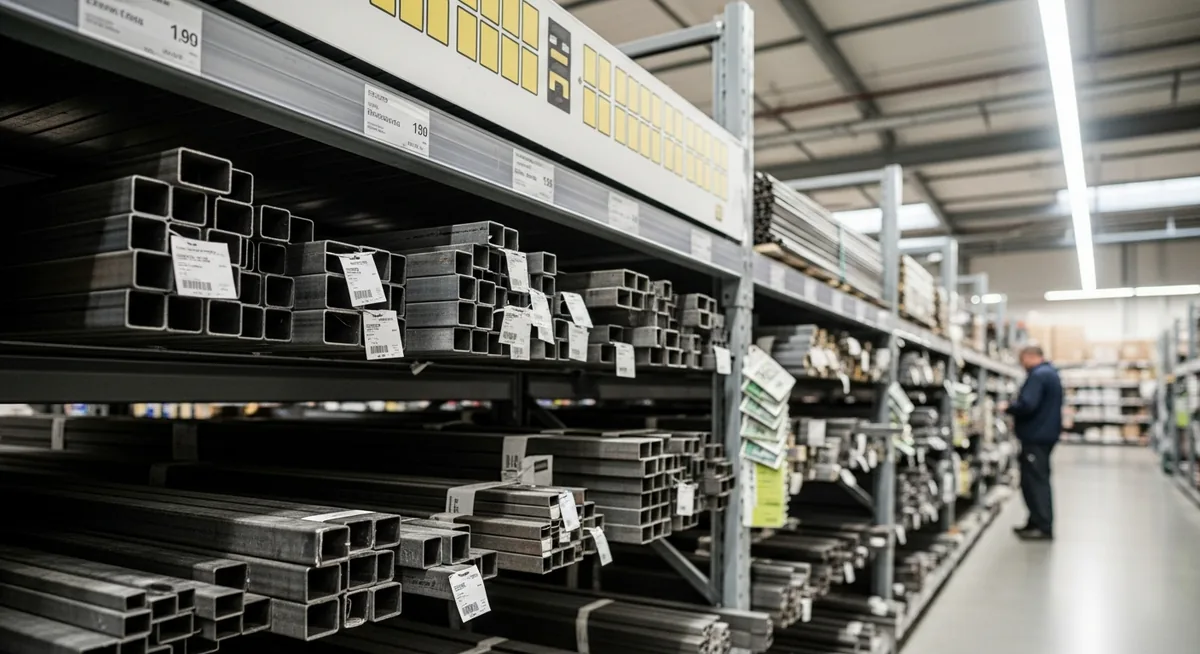

Prix au mètre et disponibilité en magasin

La qualité mécanique d’un tube dépend aussi de sa traçabilité, acheter le moins cher sans garantie de nuance, c’est s’exposer à des déceptions que le tableau de charges ne peut pas anticiper. Voici les fourchettes de prix observées sur le marché en 2026 :

Brico Dépôt est bien placé sur les épaisseurs 2 et 3 mm avec des prix compétitifs. Leroy Merlin propose un choix plus large, de 1,5 à 4 mm selon les points de vente, avec un service de découpe sur mesure en magasin. Pour de grandes quantités, les négoces métaux sont souvent plus avantageux au kg dès la longueur commerciale de 6 mètres : le prix peut chuter de 20 à 30 % par rapport à la grande distribution.

Longueurs standards et contraintes de transport

Les longueurs commerciales standard sont 6 mètres (longueur industrielle courante) et 3 mètres (découpe à mi-longueur). Une barre de 6 m ne rentre pas dans une berline classique : il faut un hayon relevable, un utilitaire, ou accepter une découpe en magasin. Les frais de découpe sont souvent gratuits ou entre 1 et 2 € par coupe selon les enseignes.

Trois règles pratiques à appliquer avant l’achat :

• Calculez vos longueurs exactes et ajoutez une marge de 5 cm par assemblage pour les recoupes
• Commandez une seule longueur standard plutôt que plusieurs petites chutes, les petites longueurs coûtent proportionnellement plus cher
• Si vous commandez plusieurs profilés, regroupez en une seule livraison : les frais de transport au mètre chutent significativement au-delà d’un certain volume

Normes de traçabilité et marquage CE

Sur le terrain, je refuse systématiquement les tubes sans marquage identifiable. J’ai vu des profilés affichés comme S235 tenir à peine à 180 MPa en pratique, sur une pergola ou un garde-corps, ce n’est pas acceptable. Pour une structure porteuse, voici les documents à exiger :

• Norme EN 10219 pour les tubes creux soudés à froid (la plus courante en menuiserie métallique)
• Norme EN 10305-5 si vous avez besoin de tolérances dimensionnelles précises
• Nuance certifiée selon EN 10025-2 (S235JR ou S355JR) avec certificat d’origine
• Marquage CE visible sur le produit ou sa documentation
